Home / Products / Connectors / Micro BNC (HD BNC) 75 ohm

Micro BNC (HD BNC) 75 ohm

Our Micro BNC 75 ohm connectors are designed for HD & UHD Broadcast, Telecom, HDcctv, Instrumentation and similar applications that require high performance in an high density package. The unique patented coupling nut allows the use of a special tool to disconnect the connectors when they are closely mounted. Tested to beyond 12GHz and exceeding the requirements of SMPTE ST 2082-1, these connectors are used in Full HD1080p (3G), HD-SDI and are fit for Ultra HD 4K (12G) applications. With a diameter of only 7.8 mm, mounting density is increased by 4 times when compared with a standard BNC.

Part number search

×

View by series

  • Choose your connector series
    • BNC
    • Micro BNC (HD BNC) 75 ohm
    • Micro BNC (HD BNC) 50 ohm
    • DIN 1.0/2.3
    • F Type
    • SMA
    • SMB
    • SMC
    • 10-32 Microdot
    • N Type
    • TNC
    • FME
    • MCX
    • MMCX
    • SMPM
    • UHF
    • Euro TV/PAL
    • Mini BNC 75 ohm
    • Type 43
    • Type 54
    • microMUSA
    • Miscellaneous
    • Inter Series Adaptors
    • Tooling
  • Choose your connector series
    • BNC
    • Micro BNC (HD BNC) 75 ohm
    • Micro BNC (HD BNC) 50 ohm
    • DIN 1.0/2.3
    • F Type
    • SMA
    • SMB
    • SMC
    • 10-32 Microdot
    • N Type
    • TNC
    • FME
    • MCX
    • MMCX
    • SMPM
    • UHF
    • Euro TV/PAL
    • Mini BNC 75 ohm
    • Type 43
    • Type 54
    • microMUSA
    • Miscellaneous
    • Inter Series Adaptors
    • Tooling
  • 67-005-B66-1-FA

    Micro BNC Straight Crimp/Crimp Plug 75ohm 12GHz, (15µin Au pin)

  • 67-005-B66-AB

    Micro BNC Straight Crimp / Crimp Plug 75 ohm (12GHz)

  • 67-005-B66-BH

    Micro BNC Straight Crimp / Crimp Plug 75 ohm (6Ghz)

  • 67-005-B66-BS

    Micro BNC Straight Crimp / Crimp Plug 75 ohm (6Ghz)

  • 67-005-B66-EF1

    Micro BNC Straight Crimp / Crimp Plug 75 ohm 12GHz

  • 67-005-B66-FA

    Micro BNC Straight Crimp / Crimp Plug 75 ohm 12GHz

  • 67-005-B66-FB

    Micro BNC Straight Crimp / Crimp Plug 75 ohm 12GHz

  • 67-005-B66-FB1

    Micro BNC Straight Crimp / Crimp Plug 75 ohm 12GHz

  • 67-005-B66-FC

    Micro BNC Straight Crimp / Crimp Plug 75 ohm 12GHz

  • 67-005-B66-FE

    Micro BNC Straight Crimp / Crimp Plug 75 ohm 12GHz

  • 67-005-B66-FI

    Micro BNC Straight Crimp / Crimp Plug 75 ohm 12GHz

  • 67-005-B66-FJ1

    Micro BNC Straight Crimp / Crimp Plug 75 ohm 12GHz

  • 67-005-B66-FP

    Micro BNC Straight Crimp / Crimp Plug 75 ohm 12GHz

  • 67-005-B66-FR

    Micro BNC Straight Crimp / Crimp Plug 75 ohm 12GHz

  • 67-005-B66-FT-Bulk

    Micro BNC Straight Crimp / Crimp Plug 75 ohm 12GHz

  • 67-005-B66-JB

    Micro BNC Straight Crimp / Crimp Plug 75 ohm 12GHz

  • 67-005-B66-JC

    Micro BNC Straight Crimp / Crimp Plug 75 ohm 12GHz

  • 67-054-1-B126-EF1

    Micro BNC Straight Crimp / Crimp Jack Insert 75 ohm 12GHz

  • 67-054-B66-EF

    Micro BNC Straight Crimp / Crimp Jack 75 ohm 12GHz

  • 67-054-B66-FA

    Micro BNC Straight Crimp / Crimp Jack 75 ohm 12GHz

  • 67-054-B66-FB

    Micro BNC Straight Crimp / Crimp Jack 75 ohm 12GHz

  • 67-054-B66-FB1

    Micro BNC Straight Crimp / Crimp Jack 75 ohm 12GHz

  • 67-054-B66-FC1

    Micro BNC Straight Crimp / Crimp Jack 75 ohm 12GHz

  • 67-054-B66-FR

    Micro BNC Straight Crimp / Crimp Jack 75 ohm 12GHz

  • 67-104-B126-AB

    Micro BNC Right Angle Crimp / Crimp Plug 75 ohm 12GHz

  • 67-104-B126-BS

    Micro BNC Right Angle Crimp / Crimp Plug 75 ohm 12GHz

  • 67-104-B126-EF

    Micro BNC Right Angle Crimp / Crimp Plug 75 ohm 12GHz

  • 67-104-B126-EF1

    Micro BNC Right Angle Crimp / Crimp Plug 75 ohm 12GHz

  • 67-104-B126-FA

    Micro BNC Right Angle Crimp / Crimp Plug 75 ohm 12GHz

  • 67-104-B126-FB

    Micro BNC Right Angle Crimp / Crimp Plug 75 ohm 12GHz

  • 67-104-B126-FB1

    Micro BNC Right Angle Crimp / Crimp Plug 75 ohm 12GHz

  • 67-104-B126-FC

    Micro BNC Right Angle Crimp / Crimp Plug 75 ohm 12GHz

  • 67-104-B126-FC1

    Micro BNC Right Angle Crimp / Crimp Plug 75 ohm 12GHz

  • 67-254-B66-BG

    Micro BNC Bulkhead Crimp/Crimp Jack 75 ohm 12GHz

  • 67-254-B66-BI

    Micro BNC Bulkhead Crimp/Crimp Jack 75 ohm 12GHz

  • 67-258-D126-AB

    Micro BNC Insulated Bulkhead Crimp/Crimp Jack 75 ohm 12GHz

  • 67-258-D126-EF1

    Micro BNC Insulated Bulkhead Crimp/Crimp Jack 75 ohm 12GHz

  • 67-258-D126-FA

    Micro BNC Insulated Bulkhead Crimp/Crimp Jack 75 ohm 12GHz

  • 67-258-D126-FB1

    Micro BNC Insulated Bulkhead Crimp/Crimp Jack 75 ohm 12GHz

  • 67-403-D126

    Micro BNC Vertical PCB Mount Push On Plug

  • 67-409-D126-1.6

    Micro BNC PCB End Launch Mount Push On Plug

  • 67-410-B126

    Micro BNC Bulkhead PCB End Launch Jack With Locking Legs

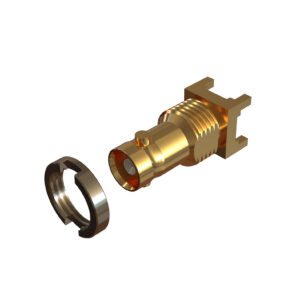

  • 67-454-2-D66

    Micro BNC Straight PCB Mount Jack

  • 67-454-3-D66

    Micro BNC Straight PCB Mount Bulkhead Jack ( 1.6 legs )

  • 67-454-D66

    Micro BNC Straight PCB Mount Bulkhead Jack

  • 67-463-B126 1.6mm

    Micro BNC End Launch Bulkhead Jack 1.6mm 12GHz

  • 67-463-D66 1.0mm

    Micro BNC End Launch Bulkhead Jack 1.0mm 12GHz

  • 67-463-D66 1.6mm

    Micro BNC End Launch Bulkhead Jack 1.6mm 12GHz

  • 67-463-D66 1.9mm

    Micro BNC End Launch Bulkhead Jack 1.9mm 12GHz

  • 67-463-D66-2.1mm

    Micro BNC End Launch Bulkhead Jack 2.1mm 12GHz

  • 67-468-1-D66

    Micro BNC Right Angle PCB Mount Bulkhead Jack 12GHz (15µin Au pin)

  • 67-468-2-D66

    Micro BNC Right Angle PCB Mount Bulkhead Jack (2mm leg)

  • 67-468-3-B66

    Micro BNC Right Angle PCB Mount Bulkhead Jack 12GHz

  • 67-468-3-D66

    Micro BNC Right Angle PCB Mount Bulkhead Jack 12GHz

  • 67-468-4-D66

    Micro BNC Right Angle PCB Mount Bulkhead Jack 3 legs 6.3mm Wide

  • 67-468-5-B126

    Micro BNC Right Angle PCB Mount Bulkhead Jack 5.9mm Wide

  • 67-468-5-D126

    Micro BNC Right Angle PCB Mount Bulkhead Jack 5.9mm Wide

  • 67-468-D66

    Micro BNC Right Angle PCB Mount Bulkhead Jack 12GHz

  • 67-476-1-D66-8.3

    Micro BNC Surface Mount Straight PCB Jack 75 ohm 12GHz

  • 67-476-D66-12.25

    Micro BNC Straight PCB Jack 3 Legs 75 ohm (6Ghz)

  • 67-476-D66-8.3

    Micro BNC Straight PCB Jack 3 Legs 75 ohm 12GHz

  • 67-492-1-D66

    Micro BNC 110 deg Angle PCB Mount Bulkhead Jack

  • 67-492-D66

    Micro BNC 98 deg Angle PCB Mount Bulkhead Jack

  • 67-500-D126

    Micro BNC Straight Jack to Jack Adaptor (12G)

  • 67-503-D126

    Micro BNC Insulated Metal Thread Bulkhead Jack to Jack Adaptor (12G)

  • 67-511-B66

    Micro BNC Plug to Bulkhead Jack Adaptor (12G)

  • 67-512-B66

    Micro BNC Bulkhead Push-On Plug to Jack Adaptor (12G)

  • 67-863-B36

    Micro BNC Plug Termination 75 ohm

  • 92-67-468-2-B126

    Micro BNC 75 Ohm 2 Way Right Angle PCB Mount Bulkhead Jacks

  • 92-67-468-3

    Micro BNC 75 Ohm 2 Way Right Angle PCB Mount Jacks

  • 92-67-468-3-BSn126

    Micro BNC 75 Ohm 2 Way Right Angle PCB Mount Jacks

  • 92-67-468-5-BSn126

    Micro BNC 75 Ohm 2 Way Right Angle PCB Mount Jacks
